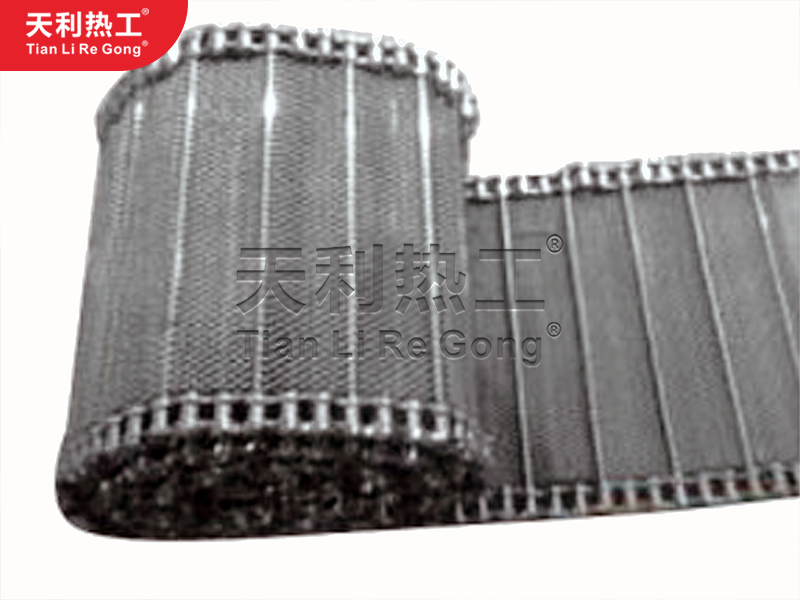

網帶淬火生產線
所屬類別：熱處理生產線
產品用途
產品用途
網帶式淬火、回火生產線主要使用于各種小型合金工件、及五金配件的淬火，回火熱處理工藝。生產線中淬火、回火工藝也可以根據您的需求通過人機交互系統分別獨立使用。**的人機交互系統在此生產線中的應用能夠很好的幫助您進行不同熱處理工藝的控制，可以瞬間將您的生產線變?yōu)榧訜嵩O備、保溫設備。
產品特點
1.加熱元件采用電熱輻射管、實現對工件雙面加熱、大大提高了加熱率和爐溫均勻性；
2.采用輕質抗?jié)B全纖維爐襯、比抗?jié)B磚體爐襯節電約30%；
3.輥棒用特殊耐熱鋼制作、進口部分設快速輥棒以便爐料迅速通過爐門；
4.雙層輥棒式回火爐設有循環風機，通過調整爐料在雙層輥棒上的運動時間、實現不同的回火工藝要求；
5.淬火冷卻油槽分熱油及冷油兩步處理，以增加淬火件尺寸的穩定性；
6.雙槽雙液分離清洗，并有液位報警和自動補液裝置；
7.保護氣氛一般用氮氣與丙烷、丁烷氣或氮氣與甲醇裂解氣、用氧探頭進行氣氛控制。全線生產科實現自動操作；
8.人機對話操作界面、反映設備的全部運行狀態。可編制和修改各種工藝參數。
網帶淬火生產線性能參數
| 總體參數 | 總加熱功率 | ~450 | Kw | |||
| 設備總長度 | ~22 | m | ||||
| 設備溫度 | 淬火爐 | 950 | ℃ | |||
| 淬火槽 | ≤ | 40 | ℃ | |||
| 生產能力 | 800 | ~ | 1000 | Kg/h | 客戶指定 | |
| 冷卻方式 | 水冷 | 客戶指定 | ||||
| 淬火爐 | 額定溫度 | 950 | ℃ | 客戶指定 | ||
| 額定功率 | 430 | Kw | ||||
| 控溫區數 | 6 | |||||
| 加熱爐體長度 | 10000 | mm | ||||
| 預熱區長度 | 9000 | mm | ||||
| 加料區長度 | 1500 | mm | ||||
| 堆料高度 | 300 | mm | ||||
| 爐溫均勻性 | ± | 10 | ℃ | |||
| 網帶速度 | 3 | ~ | 100 | mm/min | ||
| 調速方式 | 變頻調速 | |||||
| 淬火槽 | 規格 | 5500×3300×2800 | mm | |||
| 容積 | 28 | m3 | ||||
| 攪拌流量 | 960 | m3/h | ||||
| 攪拌流速 | 250 | L/S | ||||
| 產品浸入時間 | 5 | ~ | 25 | min | ||
| 管道泵循環噴射流量 | 116 | m3/h | ||||
| 管道泵循環揚程 | 11 | m | ||||
